２ピースローターの製作

細かい部分の絵が見たいとのリクエストがありました。ローター製作時
の写真が出てきましたので、今更ですがＵＰして見ました。

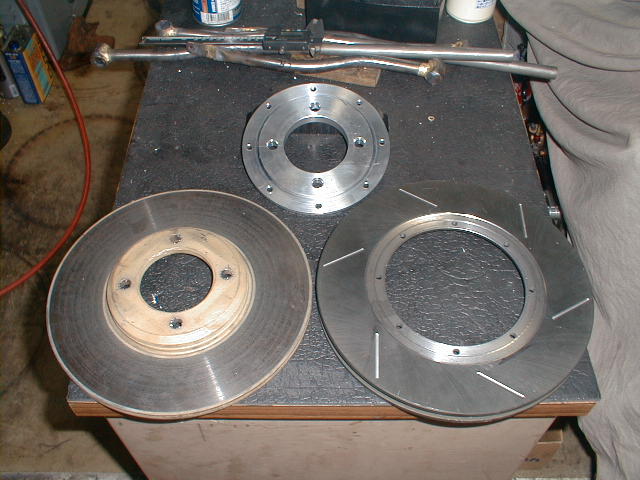

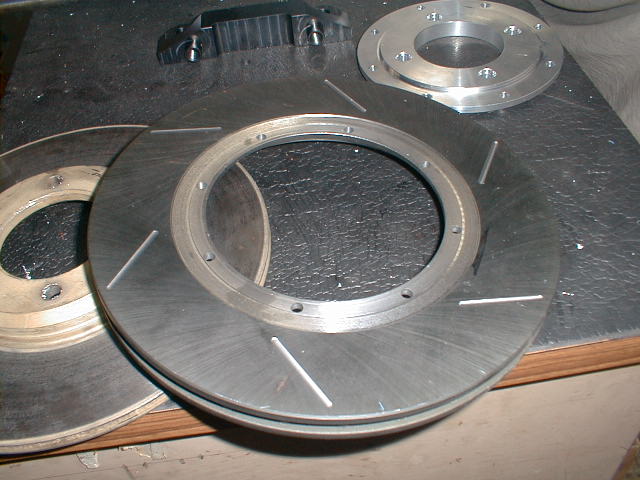

左がＪＺＲ/ノーマルソリッドディスク、右がカプチーノ用ローター（ベンチ）のベルの部分を取り除いた物で、上がハット（アルミ削り出しベルハウジング）です。	旋盤にて帽子の部分を突っ切り、ベルに合わせ穴あけ加工をしました。

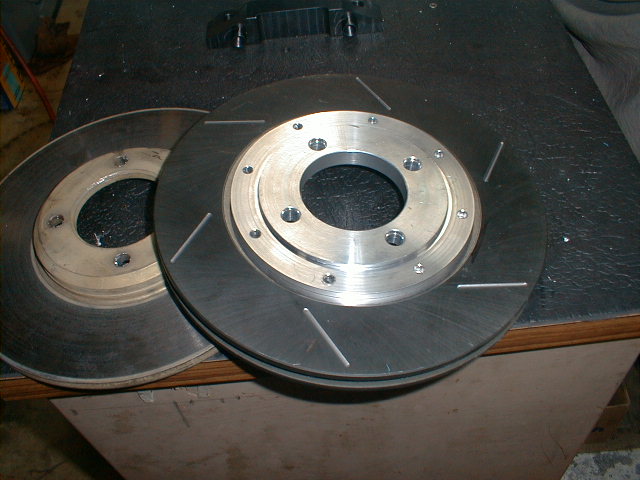

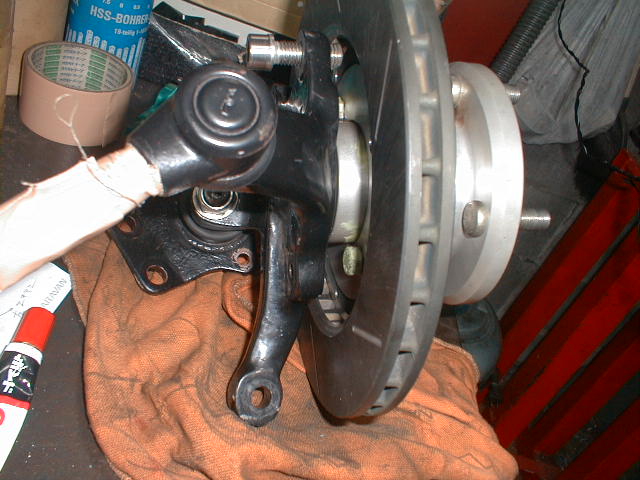

ベルを被せた所です。２ピースのローターになる訳ですね。フローティングでは有りませんが問題は出ていません。ローターはドリリングして、上の写真の状態にしました。	アップライトに組み付け、キャリパーホルダーの製作に進みます。

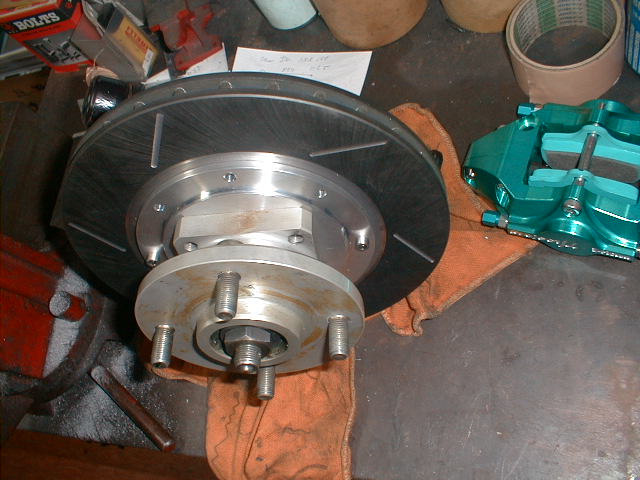

	ローター→ベル→ハブと組み付けた図です。右のグリーンのラジアルマウントキャリパー（プロジェクトミュー）/２ポットがこれに取り付きます。ハブボルト（ＰＣＤ：１０８/４穴）はこの状態では使用せずボルトを抜き、ＰＣＤ：１００/４穴のＭ１２/１．５ピッチ穴をあけ直し、国産ホイール使用に対処しました。
